一般情况下，由于保险丝的寿命有限，因此不应将保险丝存放太长时间。如果储存方法正确，保险丝不易氧化，可储存约1-2年。如果储存方法错误，在某些潮湿的地方会发生氧化。正常情况下，可贮存不少于两年，但一般复检合格后方可贮存。
有如下主要几方面对保险丝老化，使用寿命有很大的影响：
1.环境温度过高

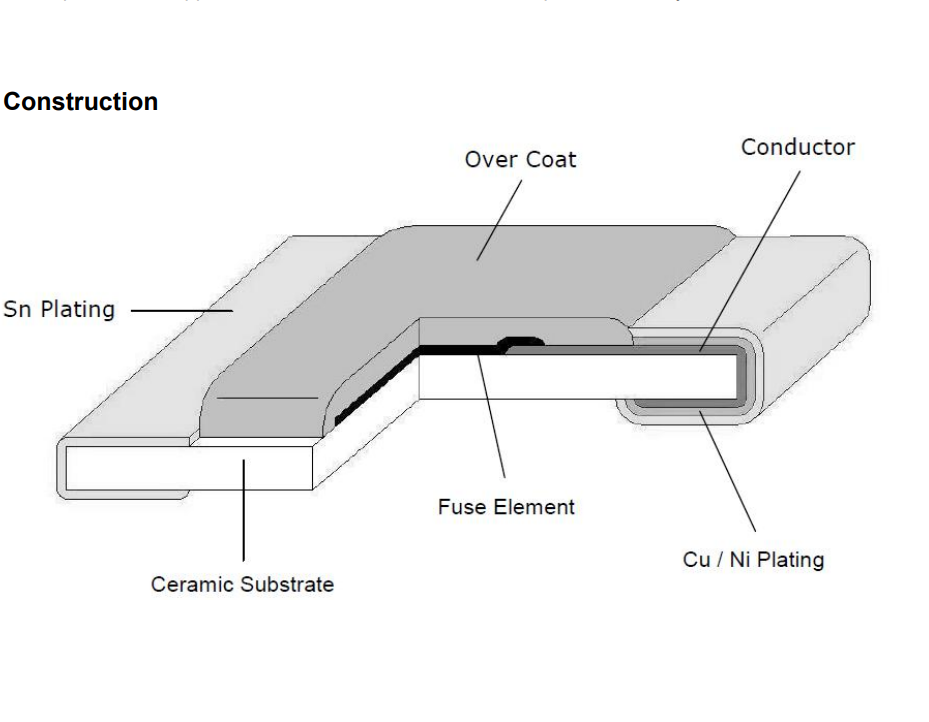

对于普通保险丝座，当温度约为160℃（150~170℃）时，锡开始扩散到导线上；熔体开始剧烈氧化的温度约为200℃（175-225℃）。随着熔丝从外到内的氧化、多次扩散、热应力疲劳等，熔丝的寿命将逐渐缩短。因此，建议延迟保险丝座不应在150℃以上长时间工作，正常保险丝座不可在175~225℃以上长期工作。
（2） 脉冲电流
脉冲的冲击将产生热循环，从而导致熔丝的扩散、氧化和热应力产生或加速。随着脉冲能量和频率的增加，保险丝座将逐渐老化。保险丝座的抗冲击寿命取决于脉冲i2t与保险丝本身i2t的百分比。通常，它应小于20%，以便保险丝能够承受100000次以上的冲击。
（3） 接触电阻
保险丝座和连接线接触的管夹的长度和横截面积。保险丝座与管夹之间的接触电阻较大，不利于使用寿命。根据UL标准，测试过程中保险丝与管夹之间的接触电阻小于3mΩ。当接触电阻较大时，管夹不会散热，而是产生热量并将其传输到保险丝。
4.保险丝老化的隐患有哪些？
保险丝老化后，电路的正常工作有时会导致保险丝熔断，容易断开电路，导致正常功耗失效。如果自恢复保险丝老化，自恢复的自动恢复需要更长时间，或者在电路故障后无法恢复。
